Regelungstechnik Für SchweineStÄlLe


Effizient gesteuerte Regelung von Kühlung, Lüftung und Heizung im Schweinestall


Aus einer großen Produktpalette findet sich für jeden Anwender das passende Regelgerät für seinen Stall:

  • 1-Abteil Regler MD2K

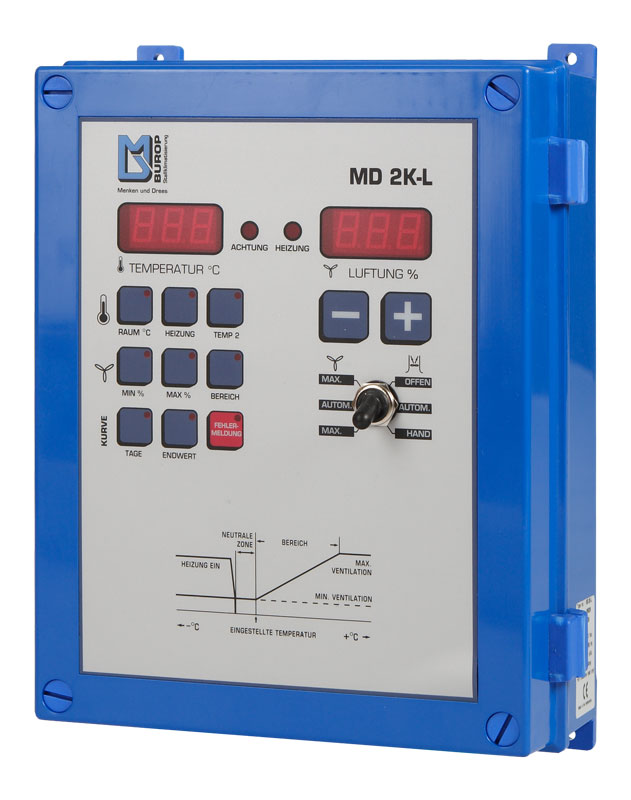

  • 1-Abteilregler MD2K-L mit integriertem Triac-Leistungsteil

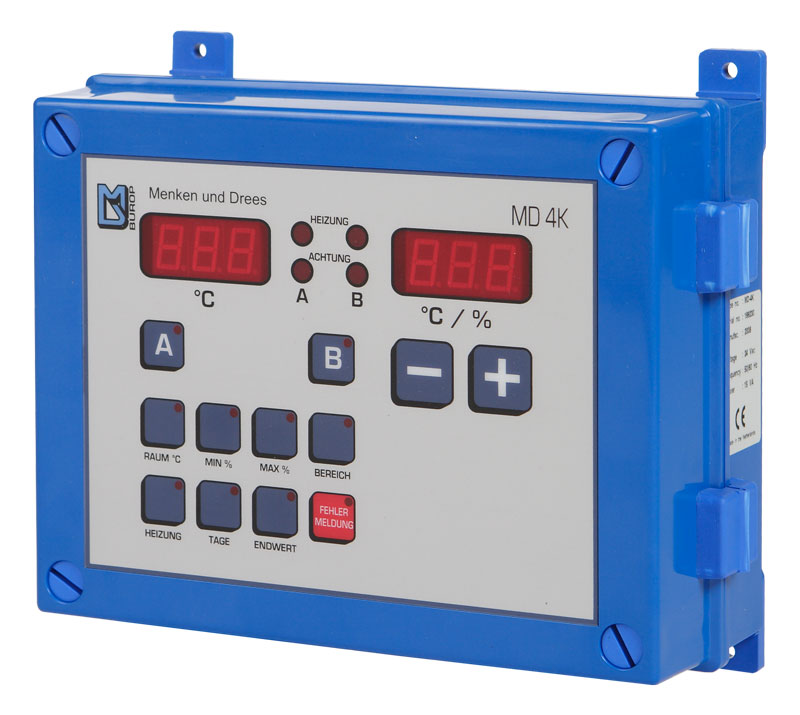

  • 2-Abteil Regler MD4K
  • 5 und 10 Abteilregler MD6000
  • Rindviehcomputer CL5000
  • Geflügel Management-Comuter PL 9400
  • uvm...

Schaltschrankbau

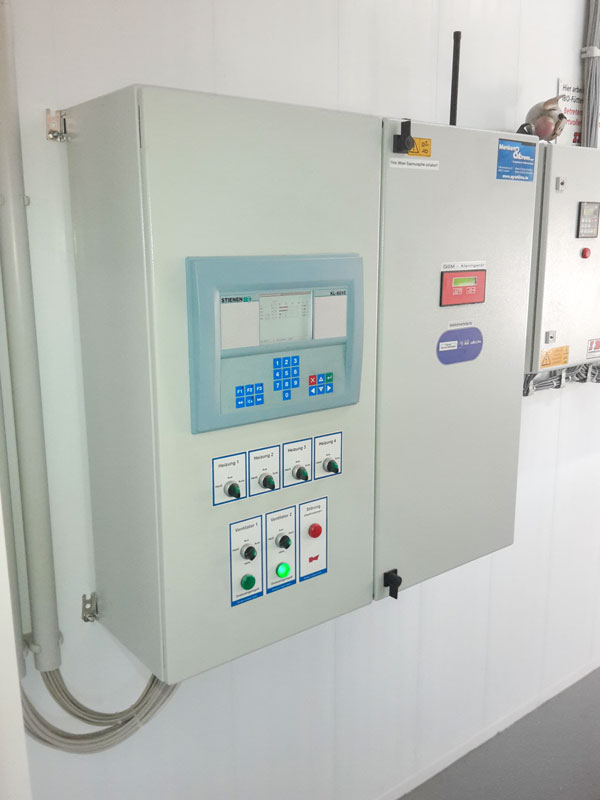

Schaltschrank für Stalllüftung
  • Im hauseigenem Schaltschrankbau planen und bauen wir Schaltschränke, zugeschnitten auf das jeweilige Projekt.
  • So lassen sich spezielle Funktionen, oder aber die gesamte Regelungstechnik zentral an einem Punkt bediener- und wartungsfreundlich zusammen fassen.

Reihenfolgewechselschaltung

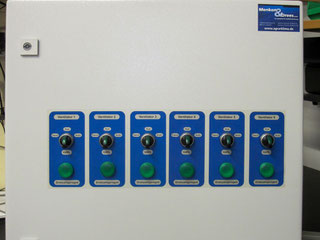

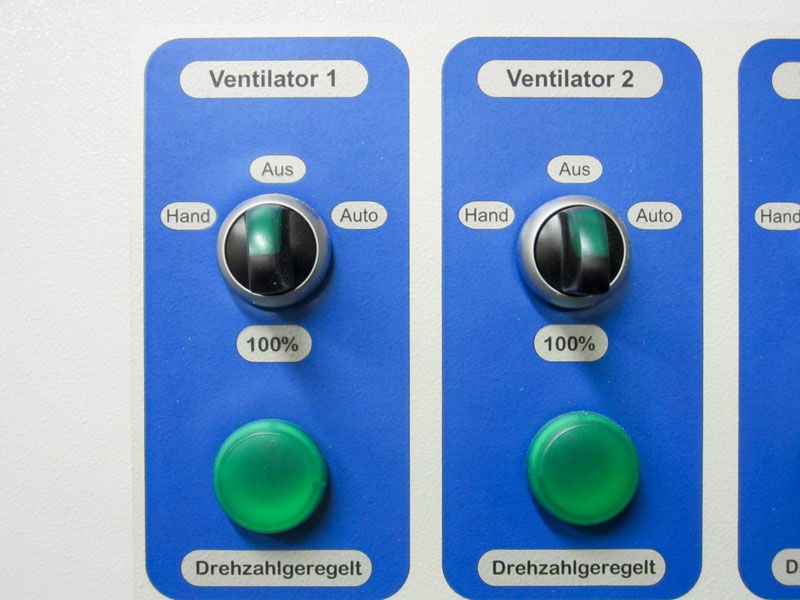

Reihenfolge-Wechselschaltung für Stalllüftung

MENKEN | DREES Eigenentwicklung

  • In Anlagen mit hohen Anforderungen an den Imissionsschutz, kommt man nicht umher, Zentralabsaugungen in Gruppenschaltung zu betreiben.
  • Um das festsetzen der Zuschaltventilatoren zu vermeiden, werden die Lüftergruppen täglich kaskadisch eine Gruppe vor geschaltet.
  • Somit ergeben sich bei einer 4 Gruppigen Abluft maximal 3 Tage Stillstand. Jeder Ventilator läuft gleiche Betriebsstunden.
  • Im Gegensatz zur üblichen "Freilauffunktion", bei der Ventilatoren jeden Tag kurzzeitig anlaufen, ist bei diesem System die Mindestlaufzeit 24h.
  • Das sorgt für ein sicheres Abtrocknen von Kondenswasser, schont die Kugellager und erhöht die Lebenszeit der Ventilatoren erheblich.

Stellmotorüberwachung

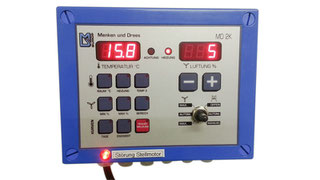

Stellmotor-Überwachung

MENKEN | DREES Eigenentwicklung

  • Stellmotoren spielen in der Zentralabsaugung, wie auch in der Einzelabsaugung eine zentrale Rolle.
  • Funktionieren Stellantriebe nicht einwandfrei, stimmt die Luftrate nicht. Deutlich zu viel Luft bei ständig laufender Heizung, deutlich zu wenig Luft, oder schlimstenfalls garkeine Lüftung mehr.
  • Um sicher zu sein, das der Stellantrieb uneingeschränkt seinen Dienst tut, haben wir die Stellmotorüberwachung entwickelt.


Funktion

  • Beinahe jeder Stellantrieb hat einen Stellungsrückmelder, welcher die tatsächliche Position des Stellmotors ausgibt.

  • Die Stellmotorüberwachung vergleicht den vom Klimacomputer gesteuerten Sollwert mit dem Wert des Stellungsrückmelder.

  • Somit wird überwacht, ob die Klappenposition auch tatsächlich der geforderten Position entspricht.

  • Kommt es über eine längere Zeit zu einer Abweichung der beiden Werte, wird man per Leuchtmelder oder durch die Alarmanlage auf eine Fehlfunktion aufmeksam gemacht.



Bauform

  • Die Stellmotorüberwachung besteht aus einer kleinen Platine, welche in jeder Standard-Abzweigdose Platz findet. Eine Nachrüstung in vorhandene Anlagen ist jerderzeit möglich.
