Kühlwürfel für Schweineställe


Zuluftwürfel zur effizienten Schweinestall-Kühlung



Auf einen Blick


  • sehr kompaktes System!
  • 3,5m² Kühlfläche auf 1m² Standfläche
  • sämtliche Technik innerhalb des Systems
  • höchste Kühlleistung


Höchste Kühlleistung und -Kühlfläche auf kleinem Raum


Der Kühlwürfel ist ein System, welches höchste Kühlleistung auf kleinstem Raum bietet. An allen vier Seiten des Würfels strömt die Luft an Kühlpads vorbei in den Würfel ein. Die Kühlpads werden wie bei einer klassischen Pad-Kühlung laufend mit Wasser beaufschlagt, wodurch Wasser in die vorbei strömende Luft verdunstet.

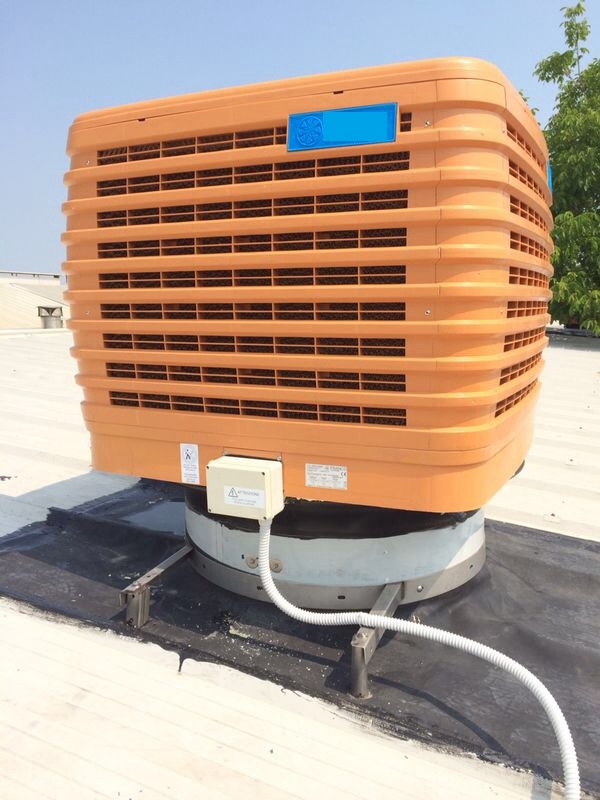

Neben der dadurch erreichten adiabatischen Kühlung, bewirkt das vorbeiströmen der Luft an den gekühlten Flächen einen zusätzlichen Kühleffekt. Durch die kompakte Systembauform lässt sich der Würfel vor Fenstern, Türen, Wandöffnungen und auf Zuluftschächten über Dach montieren.

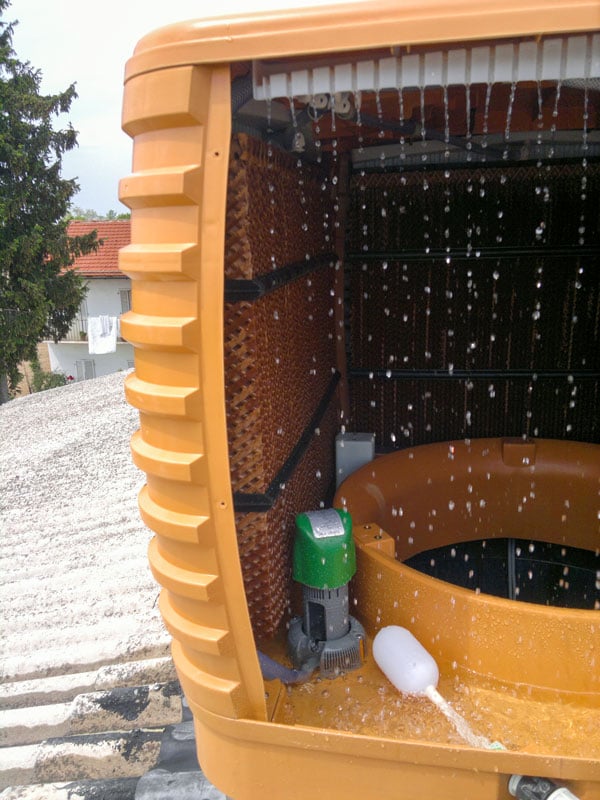

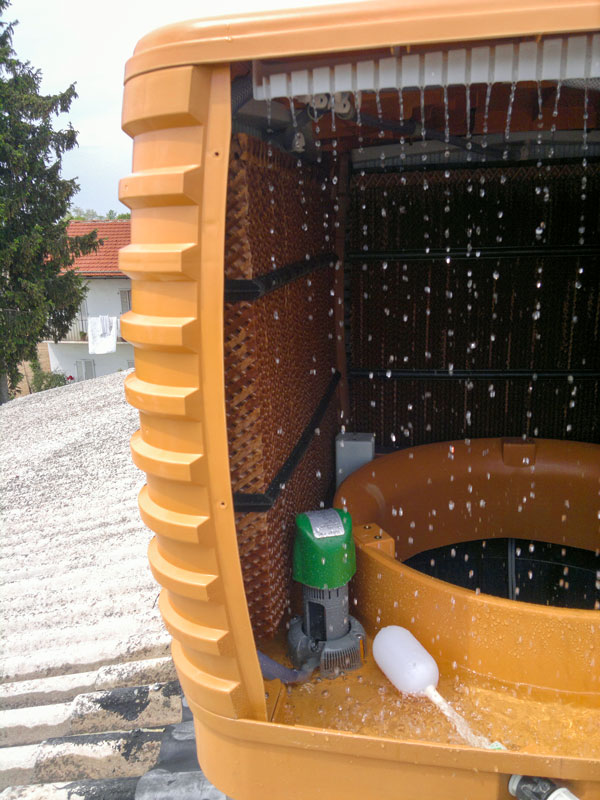

Innerhalb des Würfeld befinden sich Schwimmerventil, eine Umwälzpumpe, ein Entwässerungsventil und optional ein Ventilator.

Geignet für die gezielte Kühlung begrenzter Räume. Vorwartehof, Melkstand, Klauenpflegestand. So wird z.B für den Melkstand warme Luft angesaugt, um bis zu 10°C gekühlt, und gezielt in den gewünschten Bereich geblasen. Es ergibt sich auf einfachem Weg eine deutliche Verbesserung für Mensch und Tier!


Bauformen der Stall-Kühlluftwürfel

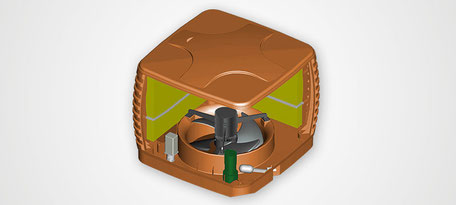

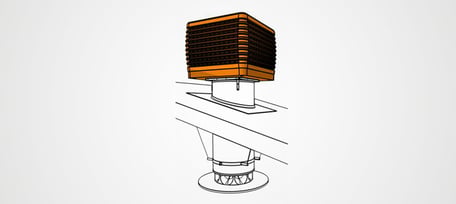

Schweinestall-Kühlwürfel - Luftauslass unten

  • Montage auf Zuluftschächten o.ä.

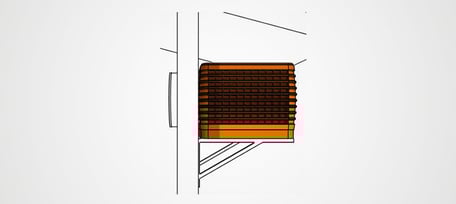

Schweinestall-Kühlwürfel - Luftauslass einseitig

  • Montage direkt vor den Lufteinlass

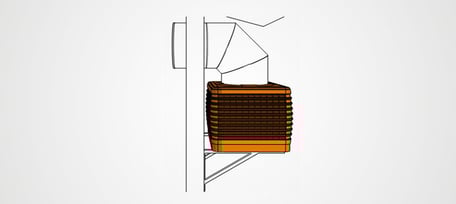

Schweinestall-Kühlwürfel - Luftauslass oben

  • Montage an der Wand, Luftführung erfolgt mit Standardrohren

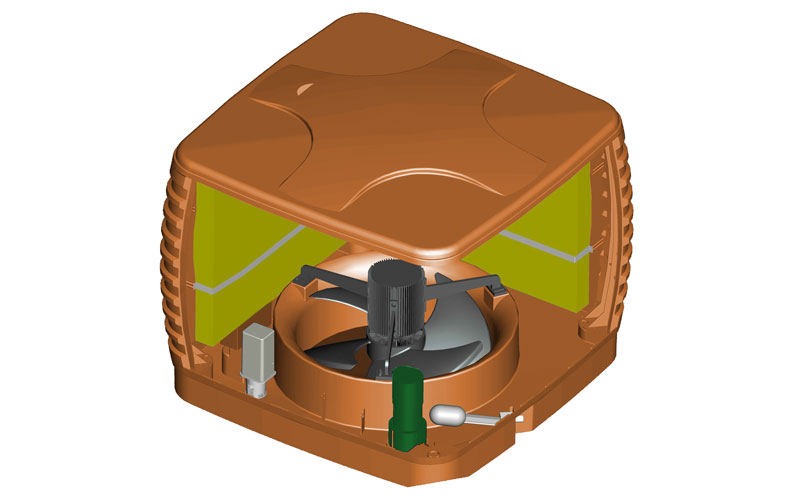

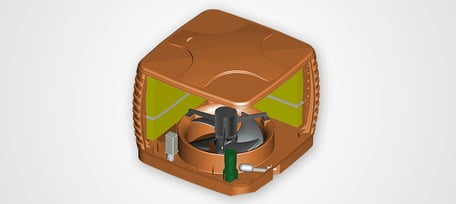

Kühlwürfel - technischer Aufbau
